Teollisuuden seisokki on rajattu aikaikkuna, jonka aikana tehdään töitä, jotka eivät onnistu tuotannon ollessa käynnissä. Sähkö- ja automaatiotyöt muodostavat merkittävän osan seisokkiohjelmasta: kojeistot tarkastetaan ja huolletaan, turva-automaatio koestellaan ja instrumentointi kalibroidaan. Aikataulupaine on kova, koska jokainen ylimääräinen seisokkitunti maksaa menetettynä tuotantoaikana.
Karppelin toteuttaa sähkö- ja automaatiorevisiota teollisuuslaitosten seisokeissa Forssan seudulla ja Etelä-Suomessa. Lue lisää teollisuuden kunnossapitopalvelustamme tai pyydä tarjous.
Mitä sähkö- ja automaatiorevisio seisokin aikana sisältää?

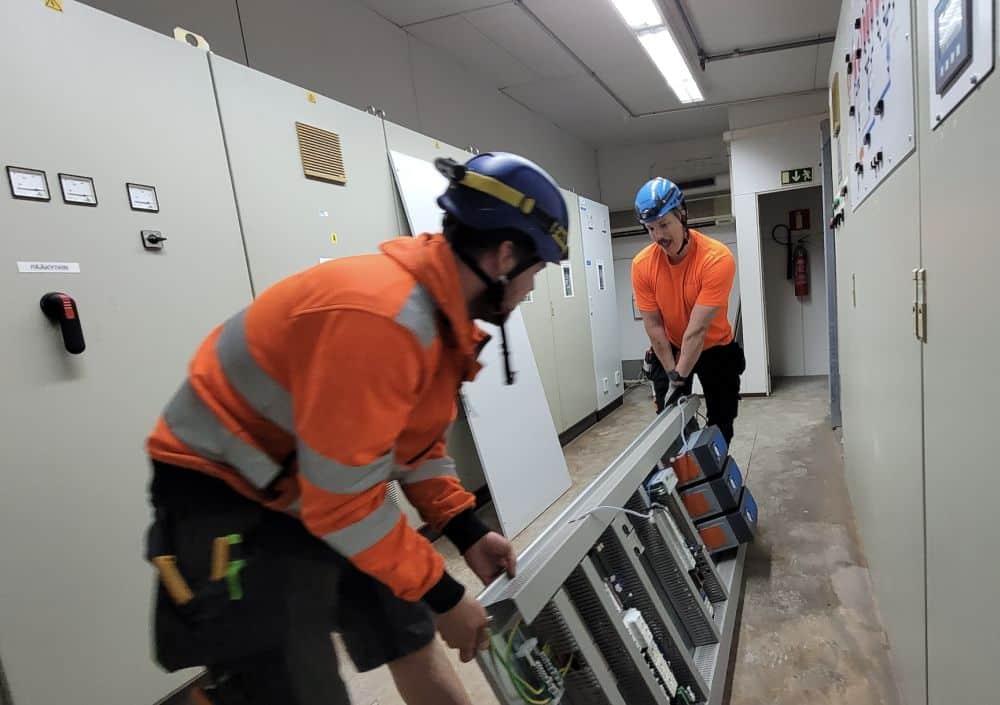

Sähkö- ja automaatiorevisio kattaa huoltokokonaisuuksia, joihin ei päästä käsiksi tuotantoaikana. Sähkökeskuksiin tehdään liitosalueiden kiristys, kontaktorien ja releiden tarkastus sekä tarvittavat komponenttivaihdot. Taajuusmuuttajille tehdään jäähdytysjärjestelmien puhdistus, kondensaattorien kunnon tarkistus ja ohjelmistoversioiden varmistus. Sähkömoottoreille tehdään eristysresistanssimittaus, ja tarvittaessa vaihdetaan laakerit.
Instrumentoinnin osalta revisio sisältää antureiden kalibrointia, silmukoiden testausta ja prosessilähetinten tarkistusta. Kaapeloinnit käydään läpi vaurioiden, merkintöjen ja läpivientien osalta. Jos laitokseen on tehty muutoksia edellisen seisokin jälkeen, sähköpiirustukset päivitetään vastaamaan toteutunutta asennusta.
Revisio-ohjelma laaditaan laitoskohtaisesti. Toimenpiteiden laajuus riippuu laitteiston iästä, kunnosta ja edellisen seisokin havainnoista.
Turva-automaatiojärjestelmien määräaikaiskoestukset seisokin aikana
Turva-automaatiojärjestelmät – hätäpysäytykset, prosessiturvalogiikat ja räjähdysvaarallisten tilojen suojausjärjestelmät – on koestettava säännöllisesti sen varmistamiseksi, että ne toimivat oikein vikatilanteessa. Koestus tarkoittaa turvatoiminnon keinotekoista laukaisua ja toiminnan varmentamista koko signaalitien osalta anturista toimilaitteeseen. Tuotannon käynnissä ollessa tätä ei voi tehdä, koska koestus pysäyttää tai rajoittaa prosessia.
IEC 61511 -standardi määrittää turva-automaatiojärjestelmien toiminnallisen turvallisuuden vaatimukset prosessiteollisuudessa. Se edellyttää, että koestusväli on määritelty järjestelmän turvallisuussuunnitelmassa ja että koestuksesta laaditaan dokumentoitu pöytäkirja. Suurelle osalle laitoksista seisokki on ainoa ajankohta, jolloin koestukset voidaan toteuttaa täysimääräisenä.
Koestus edellyttää järjestelmän rakenteen tuntemista. Pelkkä toiminnon laukaisu ei riitä: koko signaalitie pitää varmentaa ja tulos kirjata.
Turva-automaation koestuksessa varmistetaan:
- hätäpysäytystoiminnon laukeaminen
- signaalitien eheys anturista toimilaitteeseen
- hälytysrajat ja vastetoiminnot
- koestuspöytäkirja IEC 61511 -standardin vaatimusten mukaisesti
Sähkötyöturvallisuus ja vastuut seisokin erityisolosuhteissa
Seisokin aikana laitoksella työskentelee samanaikaisesti useita urakoitsijoita, mikä edellyttää tarkkaa työnaikaista koordinointia. Sähkötöissä jännitteettömyyden varmistaminen ja erottaminen pitää sopia kirjallisesti ennen töiden aloitusta: kuka kytkee, kuka lukitsee, kuka varmistaa jännitteettömyyden. SFS 6002 -standardi velvoittaa, että jokainen sähkötyö tehdään jännitteettömänä tai erillisellä kirjallisella luvalla jännitteellisenä.
Tilaajalla on lakiin perustuva velvollisuus varmistaa, että sähkötöitä tekevällä urakoitsijalla on voimassa oleva rekisteröinti Tukesin sähköurakoitsijarekisterissä ja töistä vastaava henkilö, jolla on tehtävään vaadittava pätevyys. Sähköturvallisuuslaki (1135/2016) asettaa tämän vaatimuksen tilaajalle: rekisteröimättömältä urakoitsijalta teetettyjen töiden oikeudellinen vastuu siirtyy tilaajalle.
Vastuunjako eri urakoitsijoiden välillä on sovittava ja dokumentoitava ennen seisokin alkua. Jälkikäteen tehty sopimus ei poista vastuuta tapaturman tai vahingon sattuessa.
Seisokin sähköurakan suunnittelu: mitä pitää sopia etukäteen?
Sähköurakka pitää tilata hyvissä ajoin: resurssit, erikoistyökalut ja varaosat on varattava ennen seisokin alkua, eikä viime hetken lisäyksille yleensä löydy kapasiteettia. Seisokkisuunnittelu kannattaa aloittaa vähintään muutama kuukausi ennen suunniteltua ajankohtaa.
Urakoitsija tarvitsee lähtötiedoiksi ajan tasalla olevat sähköpiirustukset, laitteistoluettelon ja edellisten seisokkien tarkastuspöytäkirjat. Näiden pohjalta laaditaan työlista, jossa toimenpiteet on jaettu pakollisiin (lakisääteiset koestukset ja tarkastukset), suunniteltuihin (havaittujen puutteiden korjaus) ja opportunistisiin (ei pakollinen tällä kertaa, mutta järkevä tehdä seisokin yhteydessä). Priorisointi ratkaisee, koska seisokkiaika on aina rajattu.
Varaosien saatavuus on varmistettava etukäteen.
Käyttöönotto ja dokumentaatio ennen tuotannon käynnistystä
Ennen kuin tuotanto käynnistetään seisokin jälkeen, sähköasennukset testataan ja tarkastetaan. Sähkökeskuksille tehdään käyttöönottomittaukset, moottorikäytöille pyörimissuunnan tarkistus ja taajuusmuuttajille parametrien varmistus. Jos seisokin aikana on tehty uusia sähköasennuksia tai merkittäviä muutoksia, niille vaaditaan käyttöönottotarkastus SFS 6000 -standardin mukaisesti.
Kaikki seisokin aikana tehdyt toimenpiteet dokumentoidaan kirjallisesti: tehdyt työt, mittaustulokset, vaihdetut komponentit ja mahdolliset jatkotoimenpidesuositukset. Dokumentaatio palvelee sekä laitoksen kunnossapitohistoriaa että mahdollisia viranomaisvaatimuksia.
